3. La vue flow designer

3.1. Créer un flow à partir de la vue des flows

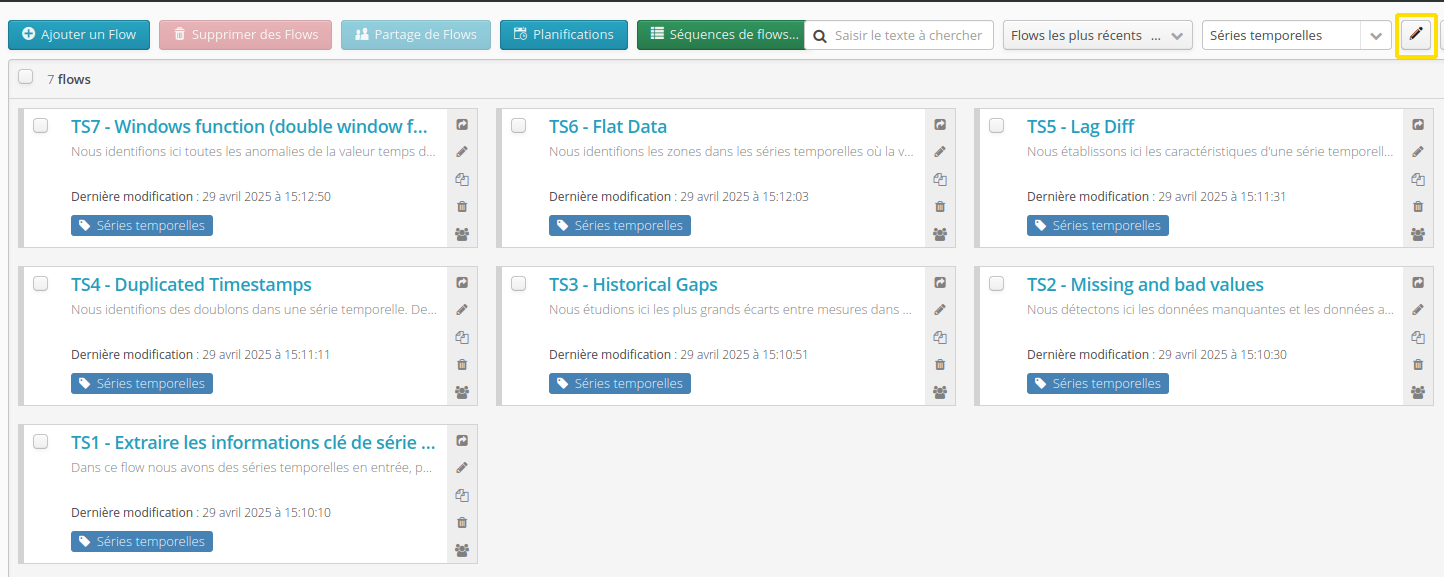

La création d’un flow Tale of Data peut se faire depuis la vue Flows en cliquant sur le bouton Ajouter un Flow . Les flows existants sont présentés sous forme de vignettes .

Recherche textuelle basée sur le nom des flows.
Tri des flows en fonction :
- Du nom (ascendant ou descendant).
- De la date de création (ascendante ou descendante).

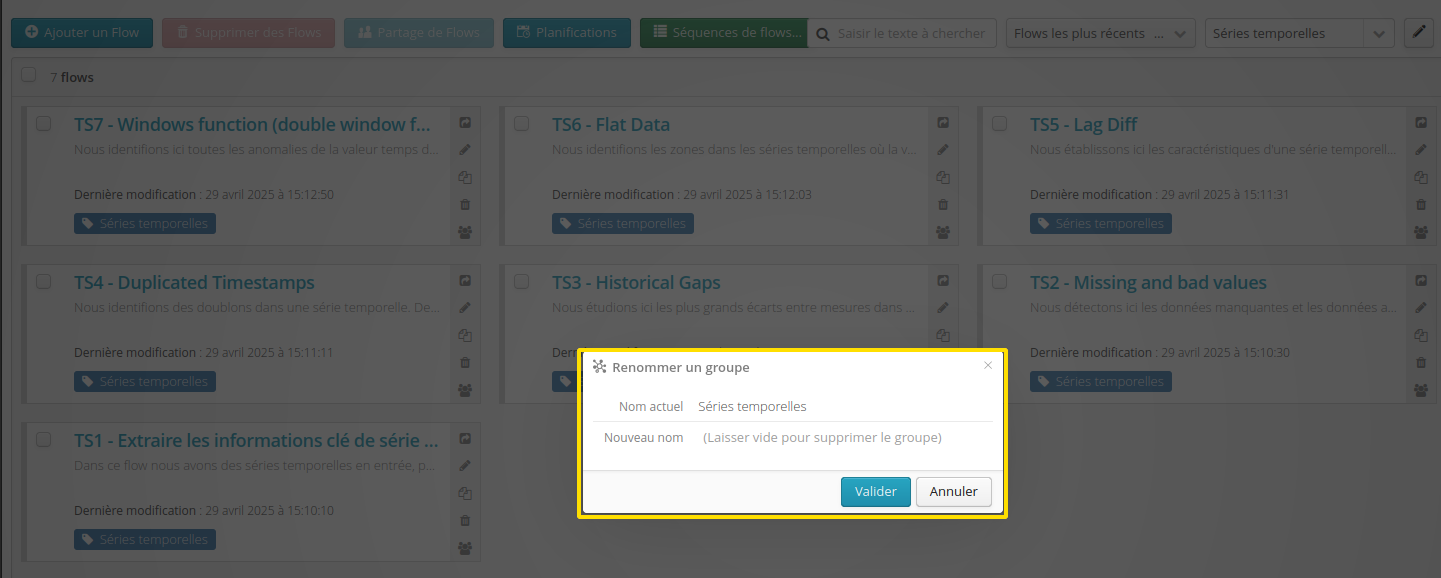

Filtre les flows selon leur groupe .
Filtre de l’affichage des flows, permettant de réduire l’affichage uniquement :
- Aux flows créés par l’utilisateur connecté.
- Aux flows partagés par d’autres utilisateurs, ou à d’autres utilisateurs.
Bascule en mode liste ou en mode miniatures (par défaut) .

3.2. Le flow designer

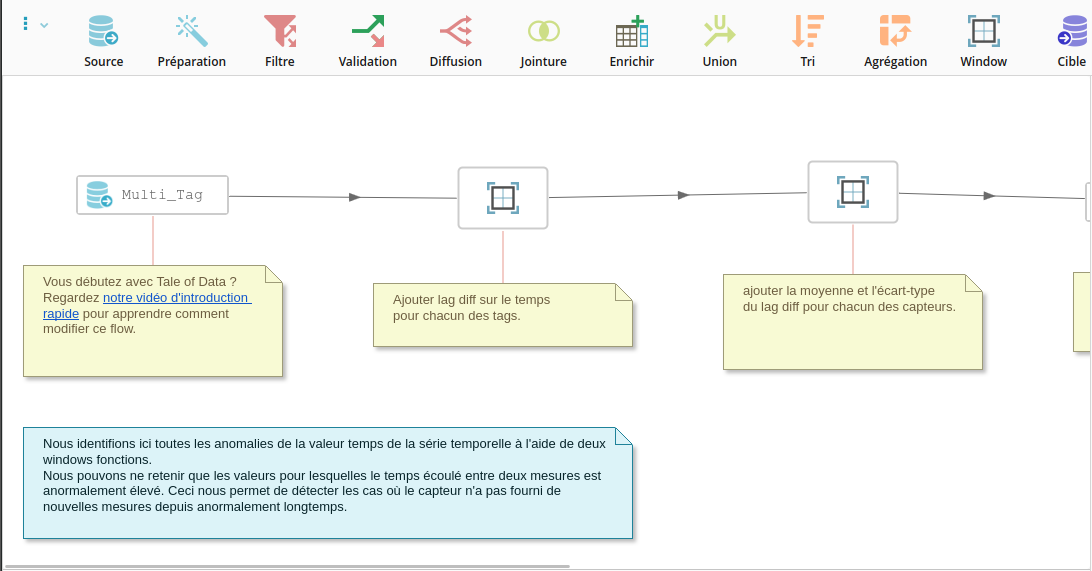

Une fois le flow créé vous obtenez l’écran du flow designer suivant :

Barre d’outils à partir de laquelle on peut glisser-déposer des sources, sinks ou des processeurs sur le canevas.
Canevas : zone sur laquelle le flow va être dessiné.

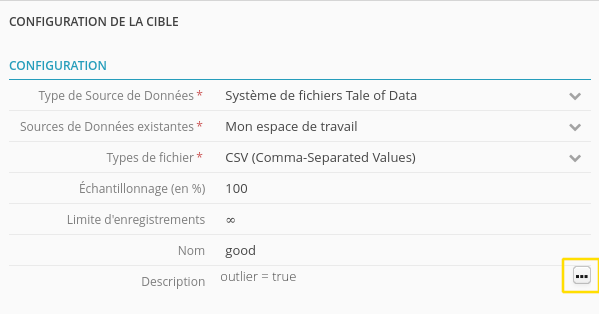

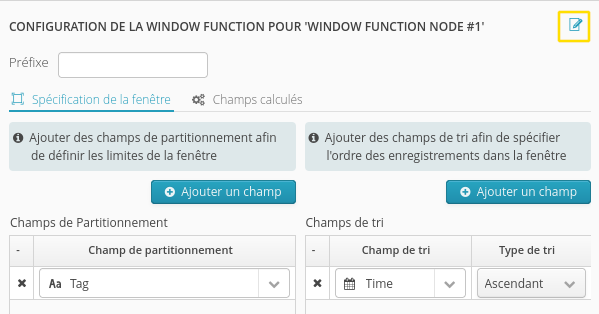

Zone de configuration pour les nœuds constituant le flow (source, cible, processeur).
Zone de prévisualisation des données d’entrée et de sortie du nœud sélectionné.

Le flow designer permet de :

connecter des sources en entrée et des cibles en sortie, pour lire et écrire les données, pour n’importe quelles tables du catalogue.
d’ajouter des nœuds pour traiter les données sur leur cheminement des sources du flow jusqu’aux cibles.
de prévisualiser les données à toutes les étapes du flow.

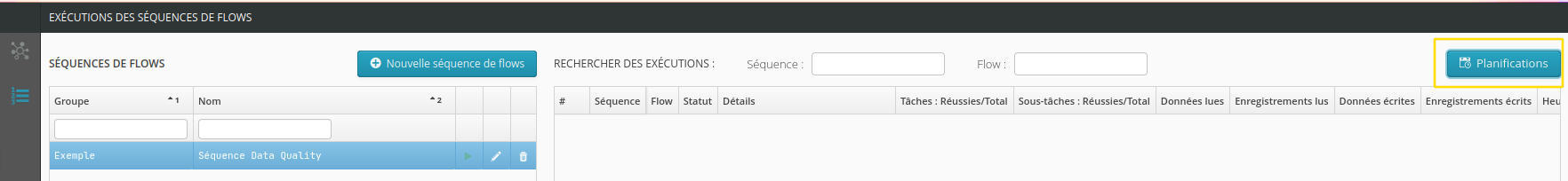

de lancer le traitement tout de suite, et de planifier son lancement.
de créer de nouveaux flows, à partir des cibles et des sources du flow, et des tableaux de bords à partir des cibles du flow. De manière similaire, d’ajouter ces cibles ou sources à d’autres flows déjà existants.

3.3. L’interface du flow designer

Le flow designer vous permet d’explorer et d’agir sur vos flows. C’est également à partir de cet espace que vous pouvez déclencher l’exécution d’un flow. Dans cette section nous allons récapituler tous les éléments de l’interface.

3.3.1. Construire un flow

Le guide de démarrage détaille comment déposer mobiliser les outils pour construire prise en main pas à pas de cet espace.

La barre d’outil est composée des éléments détaillée dans le chapitre :doc: ``

3.3.1.1. Historique d’un flow

Pendant la phase de conception d’un flow, chaque modification apportée à ce dernier entraîne la création d’une version du flow qui est immédiatement archivée.

La liste des versions archivées constitue l”historique du flow.

Il est possible de restaurer n’importe quelle version du flow présente dans l’historique, ce qui peut s’avérer très utile pour revenir en arrière dans votre travail de conception du flow.

Pour restaurer une version archivée du flow, cliquez sur les trois petits points en haut et à gauche de la Barre d’outils et sélectionnez dans le menu déroulant l’option : Historique du Flow.

La fenêtre d’historique apparaît :

Zone de sélection de la version du flow à restaurer .
Zone de prévisualisation du flow dans la version sélectionnée à l’étape précédente. Vous pouvez passer la souris sur les éléments du flow pour connaître l’état de chaque nœud ou fonction dans cette version.
Bouton Restaurer. Un clic sur ce bouton placera dans l’historique la version courante du flow et la remplacera par la version sélectionnée à l’étape 1.

Note

Par défaut, les 30 dernières versions d’un flow sont conservées dans l’historique.

3.3.1.2. Supprimer

Permet de supprimer un nœud ou un lien du flow sélectionné.

3.3.1.3. Rafraîchir

Permet de recharger les données à partir des nœuds source.

3.3.1.4. Génération de la documentation d’un flow

Afin de faciliter les échanges, la compréhension et la traçabilité autour d’un flow, il est possible de générer une documentation au format PDF décrivant de façon intelligible la configuration de chacun des nœuds du flow. Pour cela, il suffit de cliquer sur l’icône de Documentation dans la Barre d’outils du flow :

3.3.1.5. Importation de nœuds ou de fonctions d’un Flow

Il se peut que certains traitements, mis en œuvre à l’aide des différents nœuds de flow, nécessitent d’être réutilisés dans d’autres flows. L’importation de nœuds d’un flow permet de dupliquer de un à plusieurs nœuds depuis un flow source vers le flow cible (courant). Le flow source et le flow cible peuvent être le même flow.

Afin d’importer un ou plusieurs nœuds dans le flow cible (courant), cliquez sur l’icône d”Import de la Barre d’outils du flow:

La fenêtre de sélection suivante apparaît :

Zone de sélection d’un flow source .
Zone de sélection des nœuds à importer .
Il se peut qu’un nœud du flow source porte le même nom qu’un nœud du flow cible , il donc est nécessaire de définir le nom que le nœud portera dans le flow cible afin de le dupliquer.

En double-cliquant sur le nom du nœud, une zone d’édition apparaît :

Une fois la sélection et le nommage des nœuds effectués, il ne reste plus qu’à valider l’import en cliquant sur le bouton Importer .
